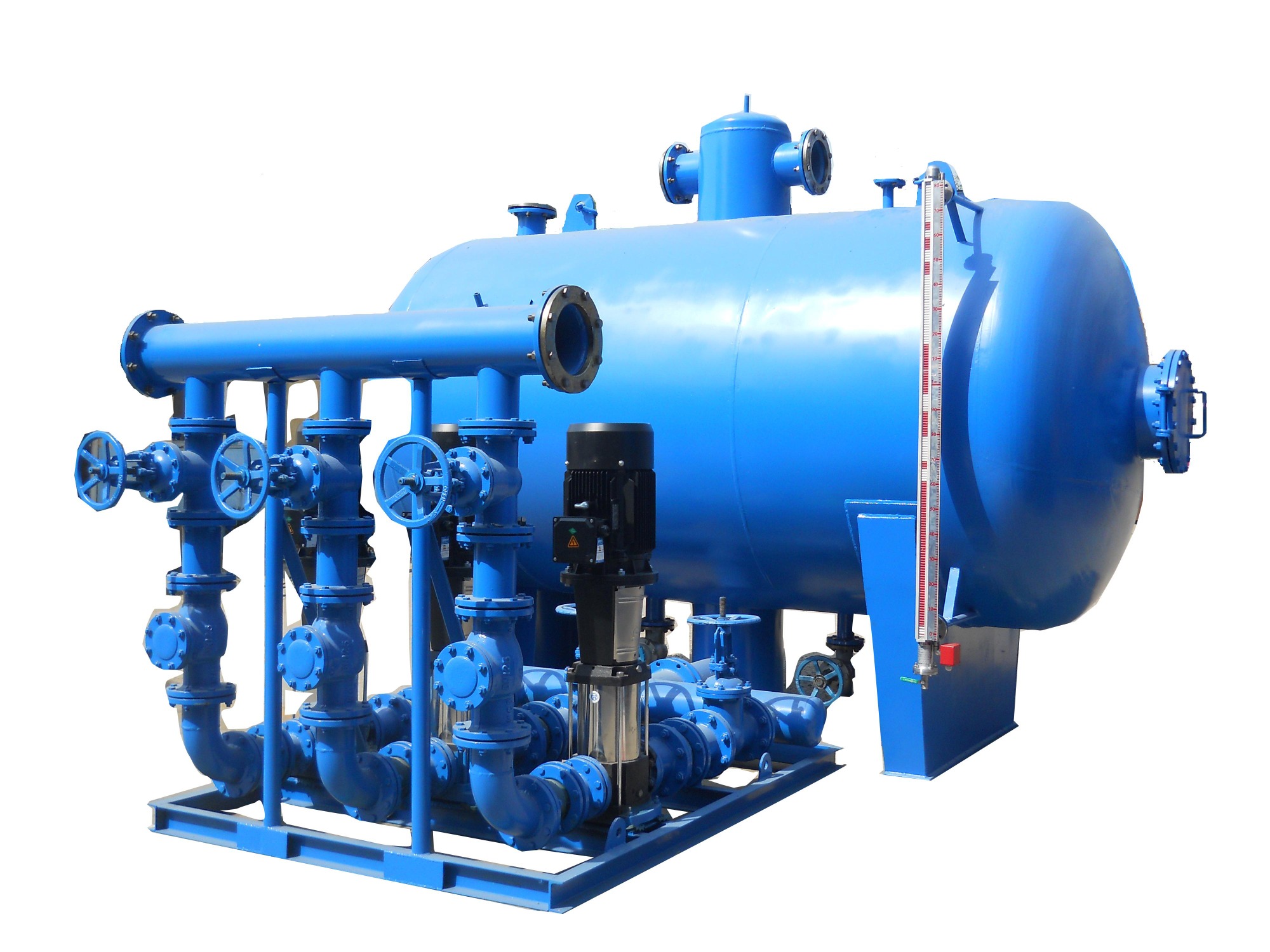

卧式凝结水回收装置

闭式冷凝水回收装置

一、产品用途：

北京迪斯环保设备有限公司DC系列立卧式闭式冷凝水回收装置是蒸汽冷凝水回收系统的关键设备，可以广泛应用于石油、化工、发电厂、汽车、航空、纺织、橡胶、轻工、食品、冶金、机械、制药等工业企业的有蒸汽供热系统的冷凝水闭式回收，也可用于宾馆、饭店、医院及其它民用建筑的蒸汽冷凝水回收，它能方便有效的将蒸汽间接换热系统产生的冷凝水改为闭式回收，是常规开式回收原国标R108开式水箱和T196冷凝水箱的更新换代产品。

二、DC系列闭式冷凝水回收装置的主要特点：

1、节能节水
闭式回收高温冷凝水，无二次闪蒸汽及疏水漏汽外冒，使蒸汽冷凝水所包含的热能、水量充分回收；
可使系统热效率提高15-30%；
与开式回水系统相比，回水率提高10-30%，可达97%以上。
可节省燃料20-30%，提高能源利用率达21%。
2、 延长设备使用寿命
冷凝水闭式回收后杜绝了氧气及二氧化碳等溶解性气体对冷凝水的二次污染，消除了氧腐蚀，从而延长了设备及管路的使用寿命。
3、消除汽蚀
根据流体力学和微过冷原理，结合动态汽水两相流的特点，利用先进的内置式汽蚀消除技术，彻底消除水泵汽蚀，保证水泵安全正常运行。
机电一体，结构紧凑
4、机电一体化设计，结构紧凑，占地面积小，安装使用方便。
5、配套技术成熟
围绕疏水系统冷凝水闭式回收可能遇到的问题，开发出了多种辅助产品：自力增压器、压力平衡器(多路共网器)、管道排水器等可满足各种系统，不同工况的回水要求。
6、改善疏水工况—环保
改善疏水工况，确保疏水畅通，延长疏水阀的使用寿命，减少了热污染，提高了环保质量。

三、DC系列闭式冷凝水回收装置的工作原理：

DC闭式冷凝水回收装置II型由汽水分离装置、导流装置、除污装置、调压快排装置、汽蚀消除装置、集水容器、液位变送传感装置、自控箱、耐高温水泵等组成。
DC型闭式冷凝水回收装置II型依据微过冷度理论和高温冷凝水动态两相流的特性，采用特制的消汽蚀组件，消除水泵汽蚀的诱因，保障了水泵在输送高温水时叶轮不被汽蚀，解除了普通开式回收由于冷凝水温度过高，水泵汽蚀的世界性难题。不但可以保证冷凝水完全密闭式回收，而且同时还可以完全回收二次汽和疏水器的漏汽，没有水和热能的浪费。

四、冷凝水开式回收与闭式回收比较

1）传统的开式和半开式回收高温冷凝水存在以下几个问题：

o    损失的热量占疏水器疏出热量的 50 ~ 70 ％；

o    耗散软化水占冷凝水总量的5 ~ 20 ％；

o    对环境造成严重的热污染；

o    除氧水被氧气二次污染，溶氧水对水罐和用水设备造成氧腐蚀，造成冷凝水水质的变化，需要重新处理。

2）闭式回收要面临以下技术难题：

o    疏水器后的背压提高，疏水能力降低，是否影响工艺换热。

o    闭式系统中是汽水两相共存的动态状态，很容易发生汽阻、水击。

o    冷凝水的背压不同，会发生低压冷凝水回水不畅。

o    冷凝水爬高能力下降。

o    当系统个别疏水器漏汽严重，会造成整个系统背压升高，影响好的疏水器常工作。

o    输送高温水时水泵叶轮发生汽蚀。

五、DC系列闭式冷凝水回收装置四大核心技术

o    解决了离心泵输送过程中高温状态下水泵发生汽蚀的问题，为高温冷凝水的顺利输送创造条件；

o    根据汽水两相流态特性解决了系统出现的汽阻、水击气锁、撞击等现象；

o    我们的蒸汽冷凝水回收装置对不同压力冷凝水的共网回收、冷凝液全部回收

o    完善的自控技术、实现全自动无人值上守运行。

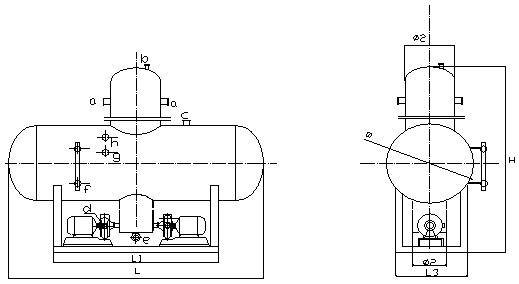

六、DC系列闭式冷凝水回收装置结构

DC系列闭式冷凝水回收装置本产品由集水容器、汽水分离装置、除污装置、防汽蚀装置、耐高温水泵、安全阀、液位传感装置、自控箱等组成。

根据外型可分为：立式和卧式，可根据现场需要及工艺需要进行设备设计。

七、DC系列闭式冷凝水回收装置系统图
