凝结水除铁装置

DC-CT系列高温冷凝水除铁装置

一、DC-CT系列高温冷凝水除铁装置的用途

除铁是蒸汽凝结水处理流程中的重要环节，有的用户回收的凝结水颜色发红，甚至呈酱油色，主要原因是在回收过程中，凝结水接触的管道、容器钢材氧化腐蚀，生成氧化铁（Fe3O4、Fe2O3）颗粒物和胶体，由于来水为除盐冷凝水，水中的阳离子很少，电化学腐蚀较小，凝结水除铁的主要任务就是去除水中的氧化铁颗粒物和胶体。

冷凝水除铁装置广泛应用于石油化工、电力、橡胶、机械、冶金、轻工、纺织、食品等工业企业及有蒸汽供热系统的工矿企业和饭店、医院等民用设施，能方便高效地将蒸汽间接加热系统产生的冷凝水进行处理，达到冷凝水回用的标准。

二、DC-CT系列高温冷凝水除铁装置概述

凝结水过滤器采用优质的SUS304或SUS316L不锈钢制造，内外表面抛光，配套的过滤元件(钛棒滤芯)以高纯钛粉为原料，经过粉末分级、成型、烧结、机械焊接加工等工艺过程制成的一种新型高效多孔过滤材料，具有结构均匀、孔径均匀、孔隙率高、过滤阻力小、耐高温、耐腐蚀使用寿命长等优点。该过滤装置具有体积小、重量轻、使用方便、过滤面积大、使用寿命长、过滤速度快、无污染、热稳定性和化学稳定性好。完全替代传统的砂滤棒，具有更长的使用寿命。

三、设备特点

3.1 耐腐蚀性能好，可在强酸强碱中过滤

3.2 过滤效率高达95—99.9%

3.3 工作压差低: 初始额定工作压力为0.03Mpa

3.4 最高可耐为300℃

3.5 使用寿命长，易于反洗,可反复再生

四、主要技术参数

4.1 过滤精度：0.45μm —50μm

4.2 过滤效率：≥ 98%

4.3工作压力：≤0.3-0.5Mpa

4.4 工作温度：≤230℃

五、结构特征与工作原理

5.1结构特征：

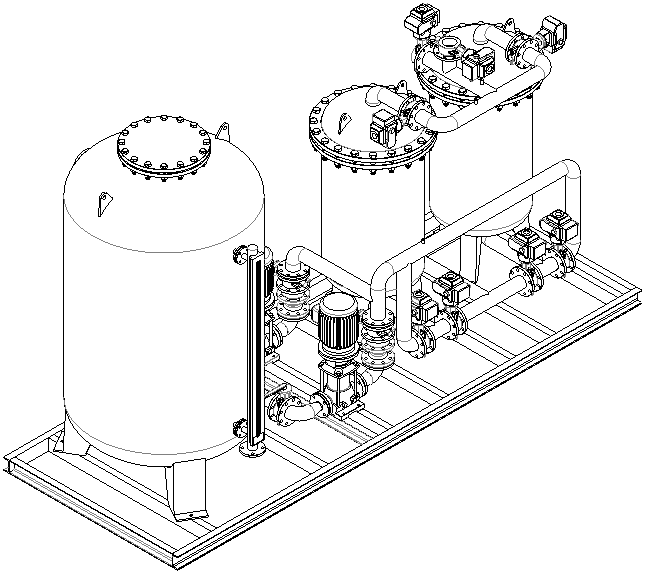

5.1.1结构紧凑：设备采用撬装设计，所有部件安装在撬架上，并通过管阀连接，设备运抵现场，只需接通电源和进、出、排污管路即可调试运行；安装、使用、维护方便，操作灵活，占用空间小，对地面压力均衡，并具有减振消噪功能。

5.1.2多罐并联：过滤部分为多个过滤罐并联运行，单罐处理量为标定流量，处理量总和大于标定流量，能有效化解冲击负荷，流速不影响过滤效果；多个过滤罐轮流反洗，出水质量稳定；

5.1.3滤元耐用：滤元采用钛合金烧结而成，耐高温、耐酸碱，承压性能好，强度高，寿命长，经过反洗再生可长期使用，

5.1.4 材料甄选：过滤器壳体、管道、阀门均选用SS304不锈钢材质，耐化学腐蚀性能强，使用寿命长，为降低成本，撬架为碳钢结构；

5.1.5 易于操作：选用西门子s7-200smart（可选）系统控制，控制面板设有“自动/手动”转换旋钮，人机界面和谐友善；可通过压差、时间或强制启动滤元反洗程序。

5.1.6 安全运行：具有水质在线检测和故障检测报警功能。

5.2 工作原理：凝结水由进水管进入预处理罐，罐内设有催化氧化和磁聚合单元，在催化剂作用下二价铁离子得以完全氧化的，并在磁场作用下粒径变大至微米级以上；经过预处理的凝结水经由进水总管分别进入多个过滤罐，“长大”后的氧化铁颗粒及其他杂质被滤元拦截，滤元在使用一段时间以后,将产生一定程度的堵塞，表现为流量减少，过滤前端压力增高，如：从0.22mPa以下升高到0.3mPa以上，这时控制系统将对每个过滤罐单独轮流反洗，反洗过程连续供水不停机。

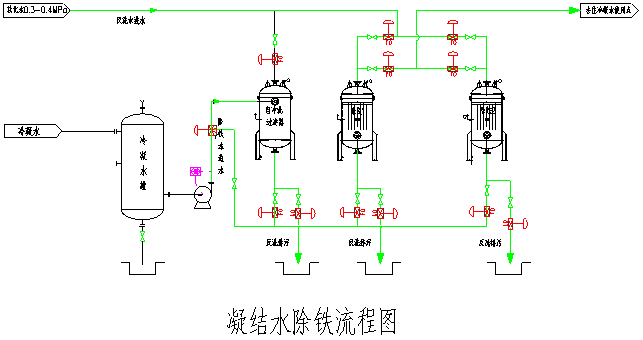

 六、凝结水除铁流程图
