疏水阀节能监测系统

 疏水阀节能监测系统-TMS系统

TMS疏水阀节能监测系统由频率监测（TC）、数据传输（TT）、数据分析（TM）三部分构成。

工作原理

原理：通过检测疏水阀排放口的超声信号来判断疏水阀的工作状态。检测头监测流体通过疏水阀阀孔时的超声波频率与振幅值、以及疏水阀前管道温度，将监测数据处理打包后通过无线传输至集中器，集中器通过外网送至云服务器，通过大数据运算得出疏水阀的运行状态。用户可以通过PC客户端实时监测疏水阀的运行状态，并对泄漏状态进行定量、分级。

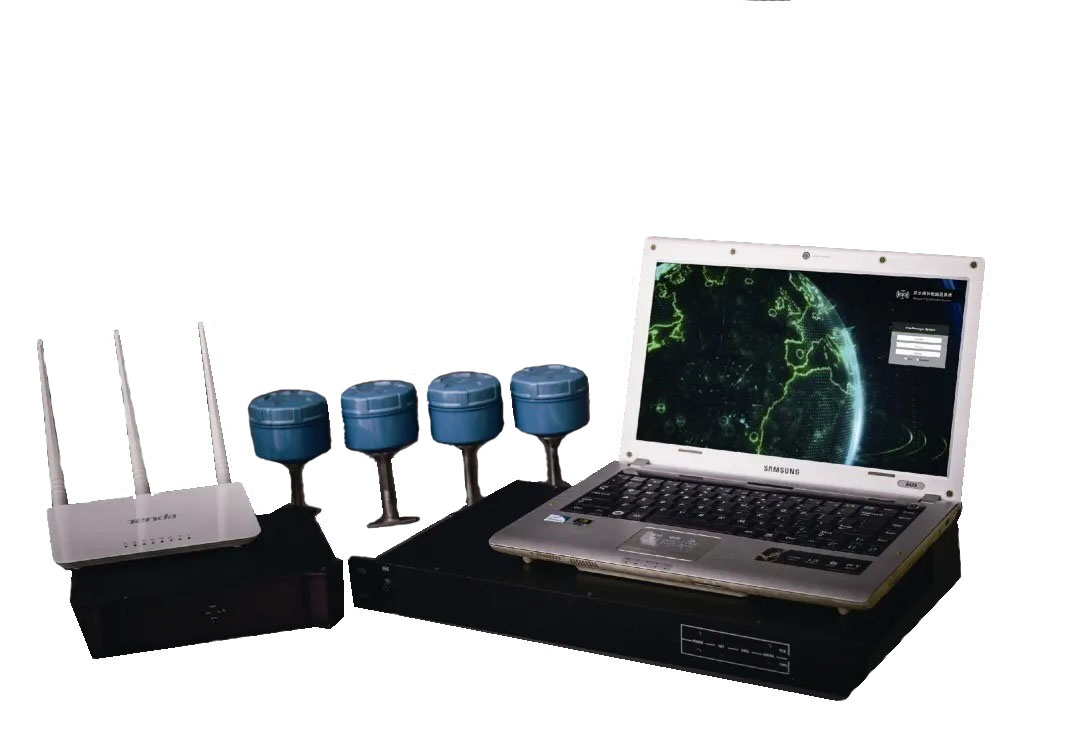

系统构成

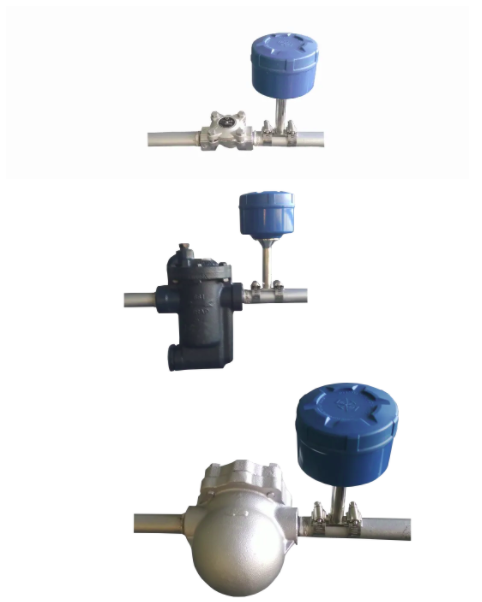

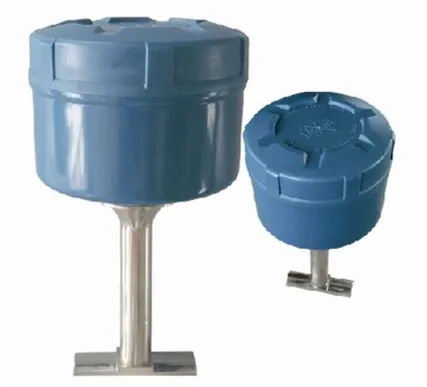

TC安装方式及要求

1、监测单元安装于疏水阀前管道上，尽可能靠近疏水阀

2、监测单元安装位置不得有异物和锈蚀，确保管道与波导良好接触

3、确保电源模块盖紧固，防止湿气进入，勿拧的过紧

4、安装监测单元完毕后再进行管道的保温

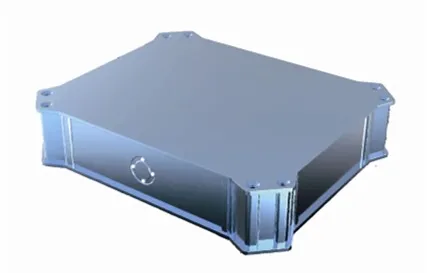

5、无线数据传输单元应接入局域网或外网

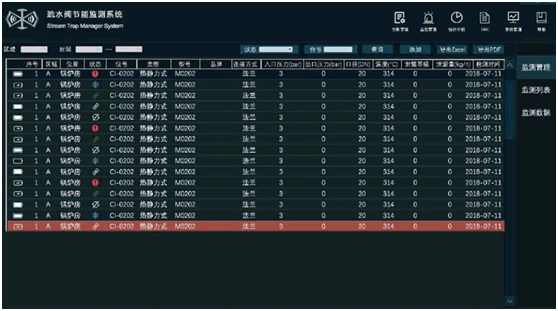

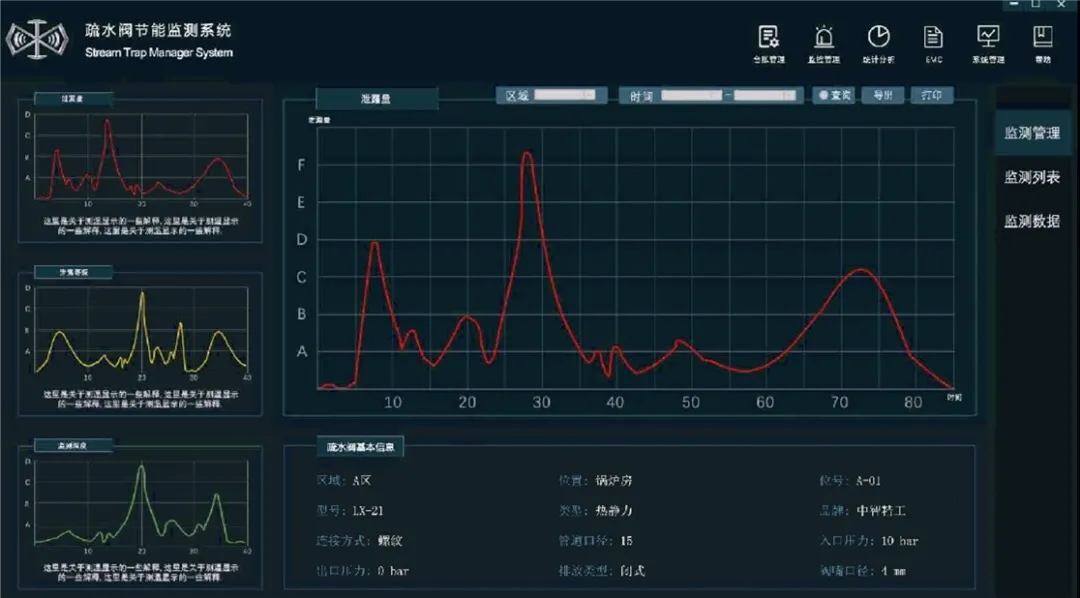

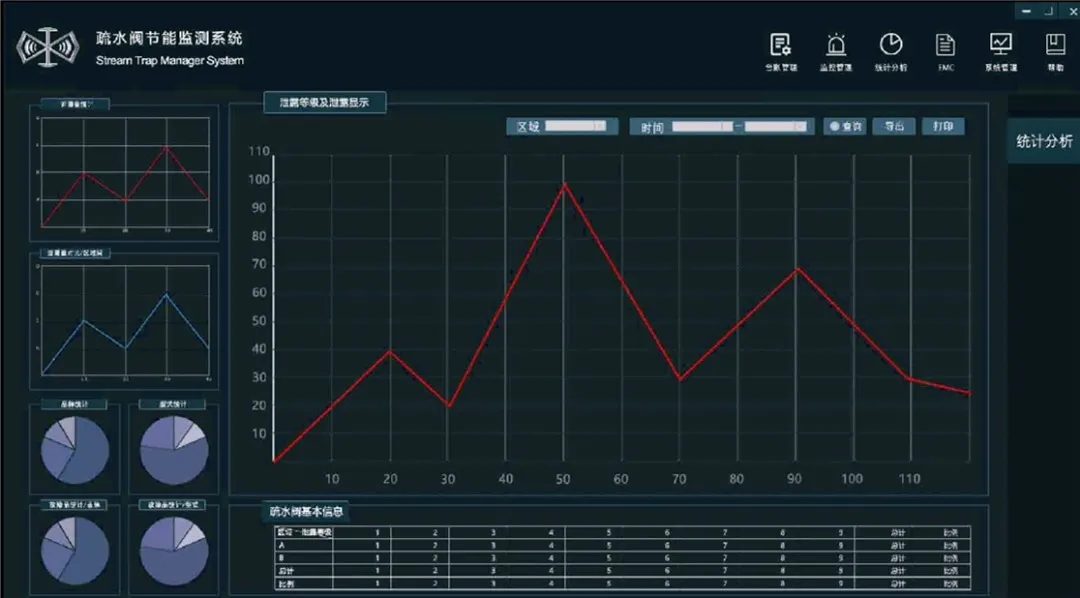

TM数据分析

       A、记录、监测、存储、管理、蒸汽疏水阀的状态

       B、预估蒸汽损失及累积泄漏量，节能降耗

       A、实时定位故障点、标识不、良工作状态的阀门

       B、与企业能源管理平台对接

       A、通过手机APP随时查看监测到的疏水阀实时信息

        B、追踪责任人，有助于设备管理

TMS系统能帮您解决哪些问题

1、采集疏水阀发生故障而产生的声波泄漏信号。

2、将泄漏信号通过无线传输给服务器，进行大数据分析，实现疏水阀台账管理（报警，故障阀门位置）。

3、对疏水阀统计分析，包括品牌、型式、使用寿命、故障率。

4、统计疏水阀发生故障期间内能源实际浪费情况，亦可预估疏水阀发生故障后在无法更换的情况下未来一段时间能源浪费情况。
