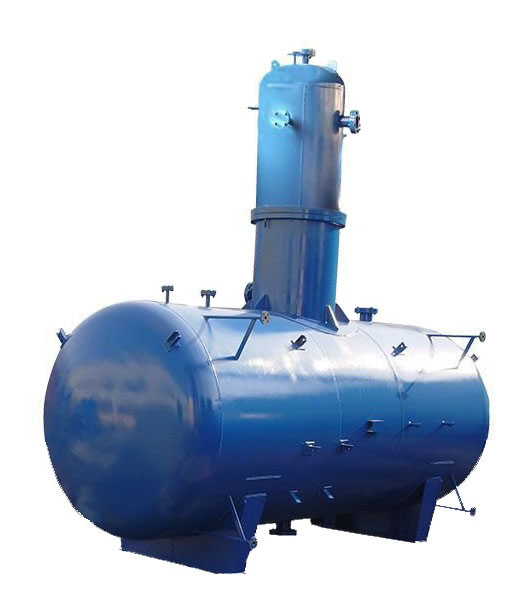

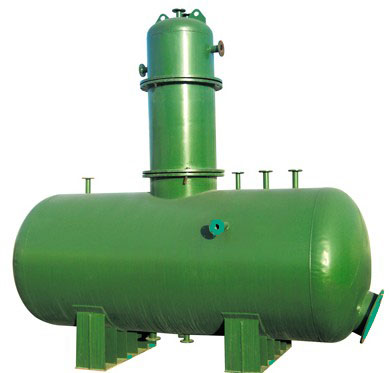

低位热力除氧器-北京迪斯环保设备有限公司

一、产品概述

高效低位热力除氧器是传统的高位热力除氧器的更新换代产品。它不但可以低位安装，也可用于高位安装。它采用了独特的消汽蚀技术，解决了传统除氧器只有在 7-14 米的安装高度才能解决的水泵汽蚀问题，除氧器由高层布设改为低层布设，零高程布置，能减少土建造价80%以上。同时采用进水预热，喷雾（旋膜）、填料，再沸腾多级除氧，特殊可调的雾化喷嘴，确保低负荷状态下仍具有优异的雾化效果、加热增温快、汽耗低、除氧效果好，该设备机电一体化，安装快捷，是燃油燃气锅炉水处理系统理想的配套设备，也适用于燃煤锅炉房水处理系统的改造。

二、低位热力除氧器的创造性

1、低位布置：采用独特的第一代汽蚀消除装置实现了低位布设，水泵无“汽蚀”现象发生，降低土建造价，机电一体化，安装快捷，便于维修保养。

2、多级阶梯式除氧：采用阶梯加热除氧新技术，第一阶加热采用高效混合式加热器(内置在除氧水蓄水罐内)，将软水加热至50-70℃，再打入脱气塔顶部的起膜室；第二阶加热，起膜室将软水形成旋膜群，与蒸汽逆流进行热交换，既提高了换热效率，又易于氧气逸出；第三阶加热采用蜂窝状规整填料，让水、汽逆流换热，氧气逸出。三阶加热保障了软水在脱气塔内达到0.02-0.023MPa饱和压力条件下达到103-105℃的除氧温度，实现理想的除氧效果，水中溶氧量<0.05mg/L。

3、低汽耗：自动控制系统使汽水同步、合理匹配，软水除氧耗汽占锅炉蒸发总量的15%左右，蒸汽损耗占锅炉蒸发总量的2%左右，比传统高位热力除氧器浪费汽率低5-10%。

一、 低位热力除氧器的类型

㈠设备系列及规范

型号

名称

进水压力

进水温度

工作压力

工作温度

出水溶氧

DC-HD

高效低位

热力除氧器

低压

0.2～0.3

20～104

0.02

104

≤0.01

中压

0.3～0.5

20～120

0.02～0.2

104～118

≤0.01

注：

1、若用户需不同的脱气塔与水箱组合，订货时可按需变动。

2、由各设计部门决定采用气动还是直接作用的压力调节系统。

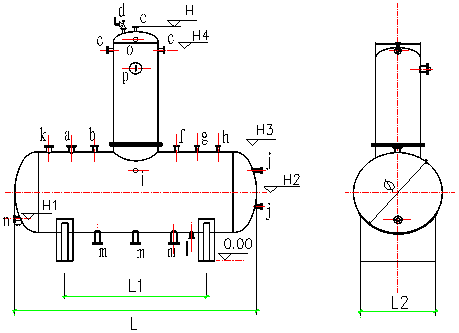

㈡设备尺寸图

图片关键词

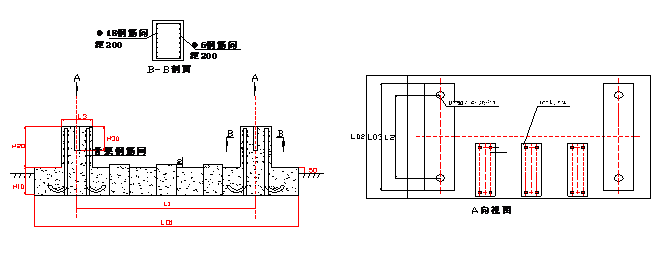

（三）安装基础平面图

图片关键词

本产品可与锅炉给水泵配套使用，也可加配至2-3套电机泵，电机泵平行安装，即电机泵轴线与除氧水箱轴线垂直，工程设计时锅炉给水泵与基础加固生根。

二、低位热力除氧器的设计安装参数

㈠用于蒸汽锅炉的低位热力除氧器接管表

型号公称直径名称		DC-HD6	DC-HD10	DC-HD20	DC-HD35	DC-HD50	DC-HD75	DC-HD100
a	蒸汽进口	65	65	80	100	125	125	150
b	蒸汽进口	65	80	80	80	100	125	125
c	进水口	40	50	65	80	100	100	100
d	安全阀接口	32	32	40	40	50	80	80
e	排氧口	25	25	32	40	50	50	50
f	出水口	40	50	65	80	100	100	100
g	水再循环口	40	40	50	65	80	80	100
h	备用口	40	40	50	65	80	80	100
i	温度测口	20	20	20	20	20	20	20
j	液位测口	20	20	20	20	20	20	20
k	备用口	40	50	80	80	80	100	100
l	排污口	40	40	50	65	80	80	80
m	除氧水出口	100	100	125	125	150	150	150
n	软化水进口	40	50	65	80	100	100	100
o	压力测口	20	20	20	20	20	20	20
p	手孔

㈡低位热力除氧器安装尺寸表 1 单位：mm

型号	φ2	φ1	H	H₁	H₂	H₃	H₄	H₁₀	H₂₀	H₃₀	设备净重（kg）
DC-HD6	1216	512	3462	598	848	1576	3100	400	待定	300	2050
DC-HD10	1416	612	3687	598	948	1776	3300	400	待定	300	2520
DC-HD20	1616	712	3912	648	1048	1976	3476	500	待定	400	3610
DC-HD35	2020	916	4341	750	1250	2380	3880	500	待定	400	5880
DC-HD50	2220	1016	4591	750	1350	2580	4080	600	待定	500	7210
DC-HD75	2420	1220	4843	750	1450	2780	4280	600	待定	500	8860
DC-HD100	2620	1416	5068	850	1550	2980	4480	600	待定	500	9970

㈢低位热力除氧器安装尺寸表 2 单位：mm

型号	L	L₁	L₀₁	L₂	L₀₂	L₃	L₀₃
DC-HD6	3500	2350	3150	780	待定	400	1180
DC-HD10	4000	2550	3350	830	待定	400	1230
DC-HD20	5000	3450	4250	940	待定	400	1340
DC-HD35	5500	3620	4420	1240	待定	450	1640
DC-HD50	6000	4520	5320	1300	待定	450	1700
DC-HD75	7500	5420	6220	1500	待定	500	1900
DC-HD100	8500	6320	7120	1600	待定	500	2000

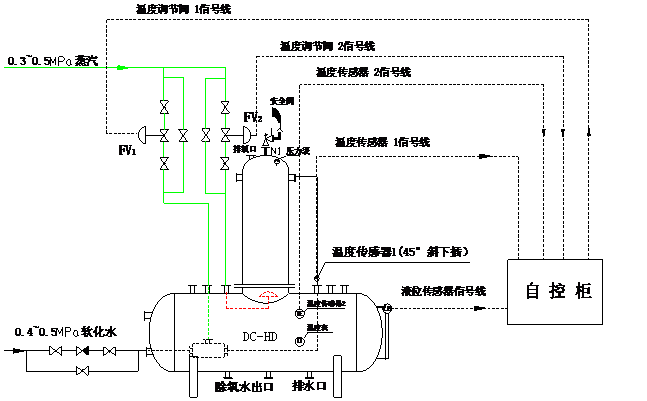

三、低位热力除氧器热工控制流程原理图

为了确保锅炉给水系统长期稳定、可靠地运行，便于系统调试，建议：

1、除泵前用闸阀，其它管路系统最好用调节阀；

2、用变频调速或调节阀控制锅炉给水泵和软化水泵。

图片关键词

一、低位热力除氧器选型参数

1、根据锅炉选择低压或者中压除氧器。

2、根据锅炉出力选择除氧器处理量。

3、根据现场选择低位除氧器或者高位布置除氧器。

二、低位热力除氧器供货范围

1、、除氧器本体

序号	名称	单位	数量	备注
1	除氧塔	台	1
2	安全阀	只	1	现场组装
3	起膜室	套	1	已装入器身内
4	水蓖子	批	1	已装入器身内
5	填料	批	1	已装入器身内
6	除氧水箱	只	1
7	一次加热装置	套	1	已装入容器内
8	压力表	只	1	现场组装
9	热电偶温度计	只	1	现场组装

2、除氧器控制系统

序号	名称	单位	数量	备注
1	控制柜	套	1
2	PLC控制器	个	1
3	温度传感器	套	2
4	液位传感器	套	1
5	液位数显表	个	1
6	电动调节阀	个	2	也可用气动

注：锅炉给水泵需根据锅炉参数来定，一般由用户自行配置，或由我司代为选购
